Комплект контура заземления: технические параметры и инженерные решения для систем молниезащиты

Проектирование и монтаж надежной системы отвода токов регламентируется нормами ПУЭ-7 и ГОСТ Р 50571.5.54-2013. Основным элементом, обеспечивающим нормируемое сопротивление, является контур заземления. Данное оборудование представляет собой систему компонентов, предназначенную для эффективного сопряжения с грунтом и защиты электроустановок от перенапряжений, возникающих при прямых ударах молнии или технологических авариях.

Комплект штыревого заземления: конструктивные особенности

Классический комплект штыревого заземления базируется на методе погружения вертикальных электродов на значительную глубину. Стержневая конфигурация позволяет достигать глубин с постоянной влажностью и стабильным удельным сопротивлением, не зависящим от сезонного промерзания почвы.

Профессиональный комплект стержней заземления востребован при обустройстве промышленных объектов, узлов связи, а также для заземления частного дома и дачи. Вертикальное размещение электродов минимизирует объем земляных работ и позволяет достичь требуемых показателей в стесненных условиях.

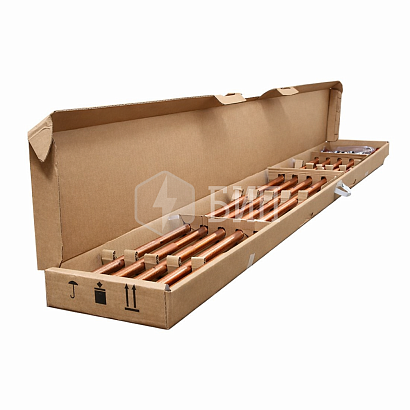

Комплект модульно-штыревого заземления и его компоненты

Наиболее технологически обоснованным решением для инженерных сетей является комплект модульно-штыревого заземления. Система строится по модульному принципу: отдельные стержни длиной 1,5 метра соединяются последовательно, образуя глубинный электрод длиной до 3-15 метров.

Для обеспечения электрической непрерывности и механической прочности системы применяются следующие комплектующие:

• Соединительные муфты с внутренней резьбой, обеспечивающие плотную фиксацию стержней.
• Токопроводящая графитовая паста, минимизирующая переходное сопротивление в резьбовых узлах и предотвращающая коррозию.
• Стальная удароприемная головка, передает ударную нагрузку на электрод при погружении электрода вибромолотом или перфоратором.
• Наконечник (заострение) для облегчения прохождения плотных слоев грунта.
• Зажим из латуни или стали для подключения горизонтального проводника (полосы или кабеля).

Этот подход позволяет купить комплект заземления с расчетным количеством элементов, исходя из данных геологических изысканий объекта.

Материалы и антикоррозийная защита

Выбор материала определяется агрессивностью среды и требуемым сроком эксплуатации системы.

1. Комплект заземления омедненный. На стальной сердечник методом электролитического осаждения наносится слой меди толщиной не менее 250 микрон. Такая технология обеспечивает высокую адгезию покрытия, исключая его отслоение при монтаже. Омедненный комплект заземления сочетает механическую прочность стали с высокой коррозийной стойкостью меди. Расчетный срок службы составляет до 70 лет.
2. Комплект заземления из нержавейки. Применяется на объектах с повышенными требованиями к долговечности или в грунтах с экстремальным уровнем pH. Нержавеющая сталь химически инертна и не образует гальванических пар с другими элементами фундамента. Несмотря на то, что на такой комплект заземления цена выше, он является наиболее выгодным решением в долгосрочной перспективе, обеспечивая срок эксплуатации более 100 лет.
3. Оцинкованная сталь. Бюджетное решение для временных сооружений или объектов с нормативными требованиями к диаметру электрода не менее 14 мм.

Технические критерии выбора и нормы сопротивления

При подборе оборудования необходимо ориентироваться на целевые показатели сопротивления растеканию тока:

• Заземление молниезащиты и газового оборудования: не более 10 Ом.
• Защитное заземление в электросетях 220/380 В (система TN-C-S): не более 30 Ом.
• Для трансформаторных подстанций 660 В - 2 Ом, 380 В - 4 Ом, 220 В - 8 Ом.

Для твердых, каменистых или вечномерзлых грунтов обязателен к применению комплект заземления с заострением. Специальный наконечник из закаленной стали предотвращает деформацию резьбового соединения первого стержня и обеспечивает прямолинейное погружение.

Монтажные рекомендации для инженеров

Эффективность системы напрямую зависит от качества сборки. Применение токопроводящей пасты обязательно для каждого соединения. В случае монтажа электрода длиной более 6 метров рекомендуется использовать электроинструмент (перфоратор с энергией удара от 20 Дж) и специализированные насадки.

Локация заземлителя должна выбираться вне зон активного перемещения людей, предпочтительно — в местах с максимальной естественной влажностью. При интеграции в систему молниезащиты заземлитель располагается по периметру здания в соответствии с требованием пожарной безопасности и классом молниезащиты зданий.

Грамотно подобранный и установленный комплект модульно-штыревого заземления обеспечивает стабильные параметры системы на протяжении всего цикла эксплуатации объекта, гарантируя безаварийную работу силового и слаботочного оборудования.
