Молниеприемники и мачты: технические параметры и специфика выбора

Для инженеров и специалистов по монтажу выбор компонентов системы молниезащиты базируется на расчетах электродинамической стойкости и коррозийной пассивности (устойчивости к коррозии) материалов.

Краткий обзор ключевых терминов

В инженерной среде важно точно разделять технические понятия:

• Молниеотвод — функциональная единица, объединяющая молниеприемник, токоотводы и заземлитель.
• Молниеприемник — проводник (электрод), предназначенный для приема разряда.
• Мачта молниеприемника — несущий элемент, определяющий высоту и обеспечивающий жесткость конструкции при расчетных ветровых нагрузках.

Классификация по конструкции и материалам

При выборе оборудования необходимо учитывать гальваническую совместимость материалов и их несущую способность.

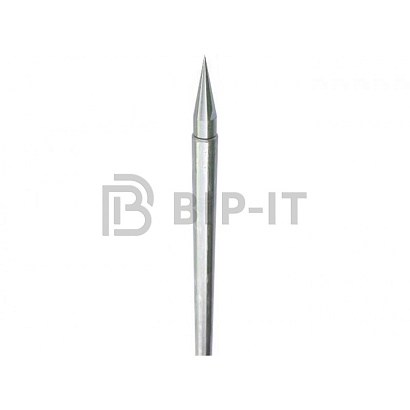

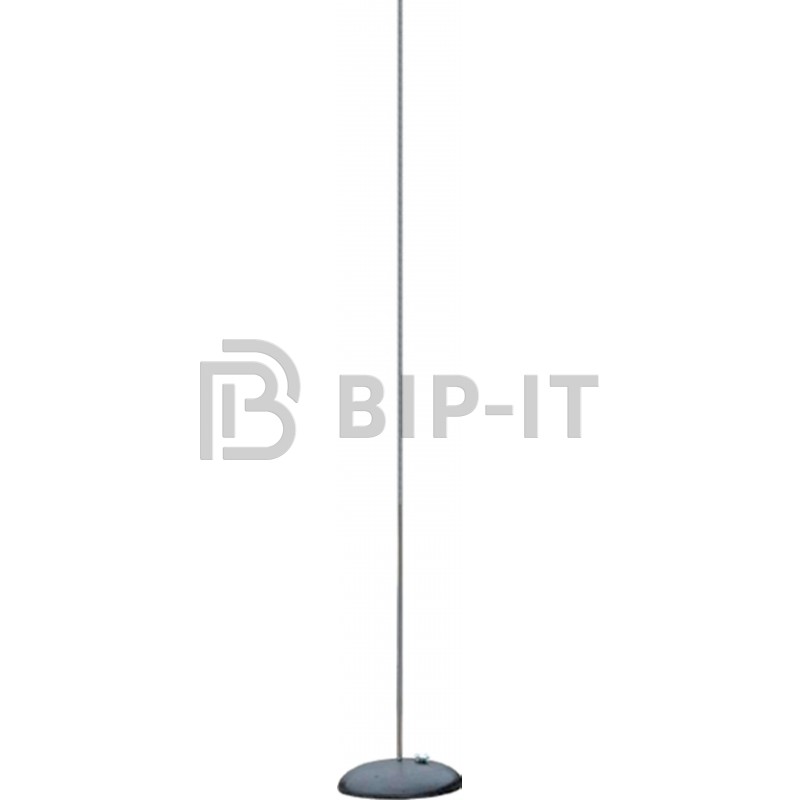

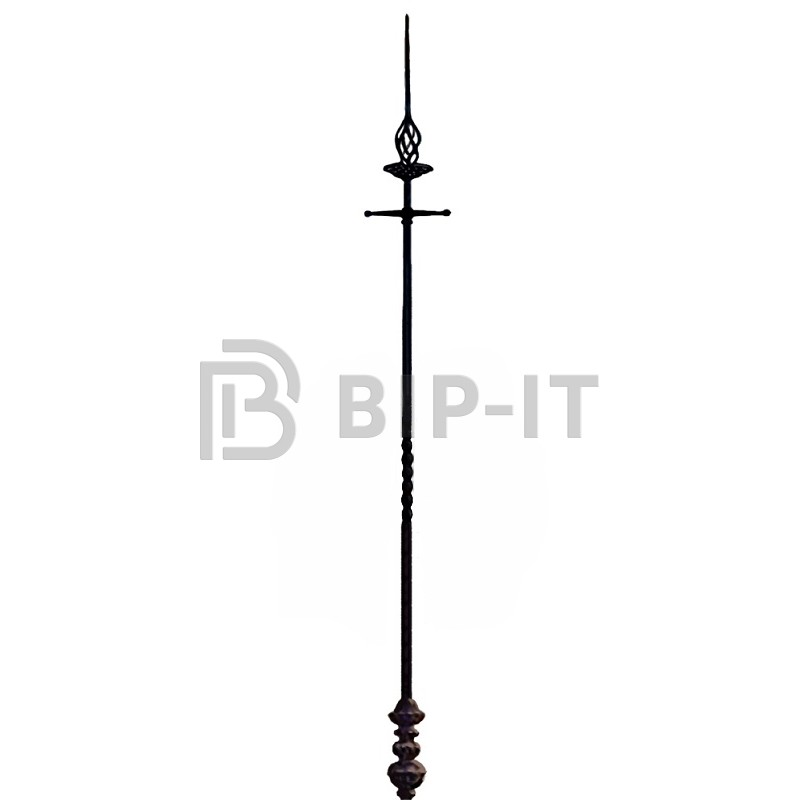

Стержневой молниеприемник

Наиболее востребованное решение для локальной защиты.

• Материалы. Сталь оцинкованная, алюминий, медь или нержавеющая сталь.
• Диаметры. Стандартный ряд включает стержни диаметром 10, 12, 16 и 20 мм.

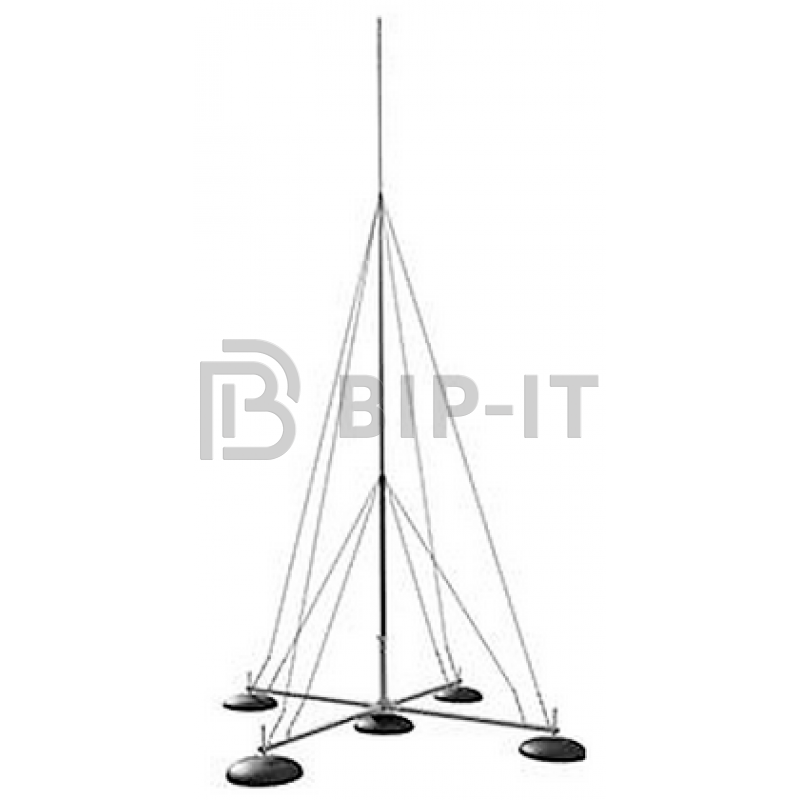

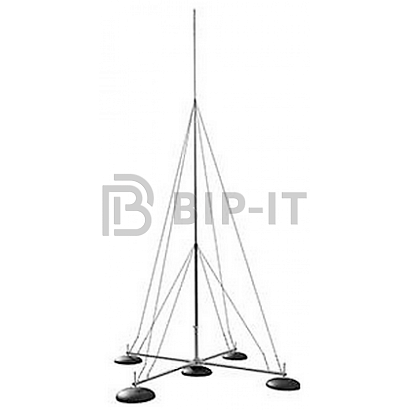

• Высота. Одиночные стержни выпускаются длиной от 1 до 6 метров. При высоте более 5 метров требуется использование усиленных креплений или растяжек.

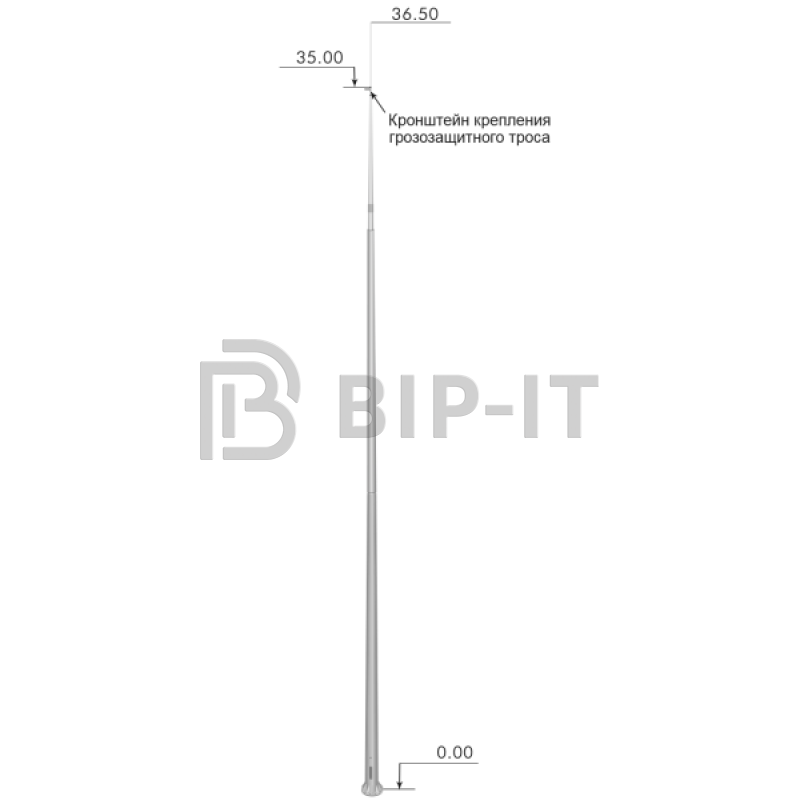

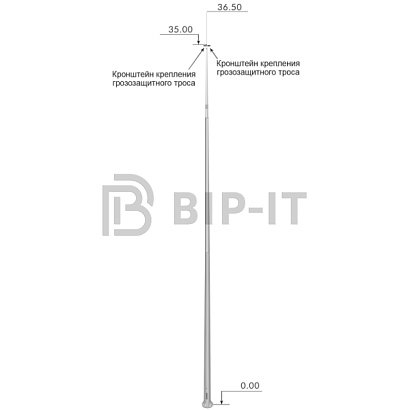

Тросовые системы

Применяются для протяженных сооружений:

• Проводник. Стальной оцинкованный канат сечением от 50 до 70 мм².
• Назначение. Формирование защиты вдоль конька кровли или над открытыми распределительными устройствами.

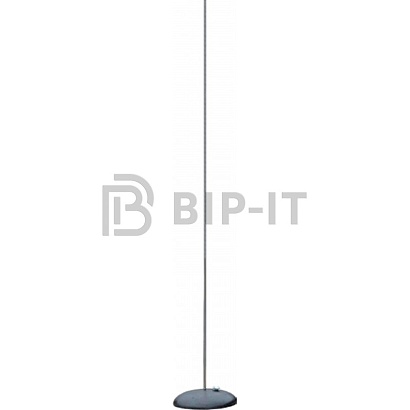

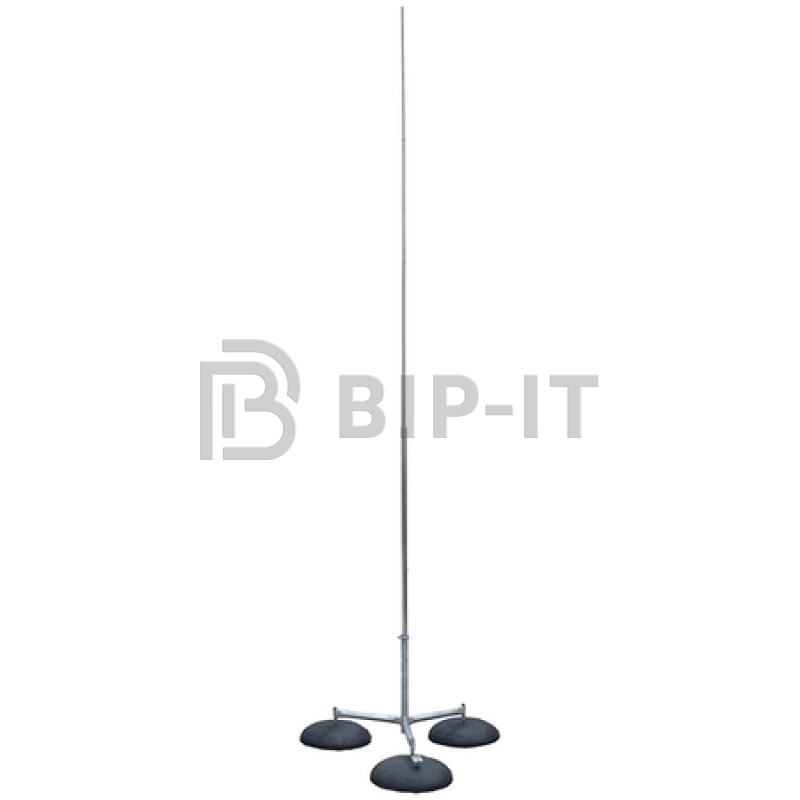

Молниеприемник сборный (телескопический)

• Конструкция состоит из нескольких колен (секций) разного диаметра.
• Преимущества. Удобство транспортировки и возможность достижения высоты до 10–12 метров без использования тяжелой спецтехники.
• Соединение. Секции фиксируются болтовыми зажимами, обеспечивающими надежное соединение с переходным сопротивлением не более 0.05 Ом.

Молниеотводы по назначению: техническая реализация

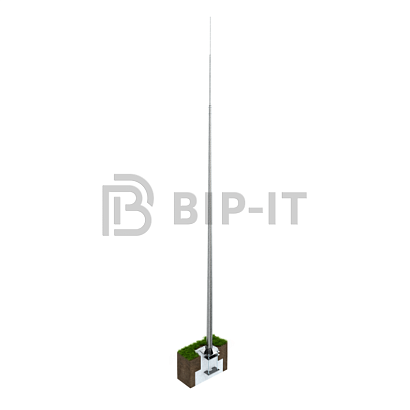

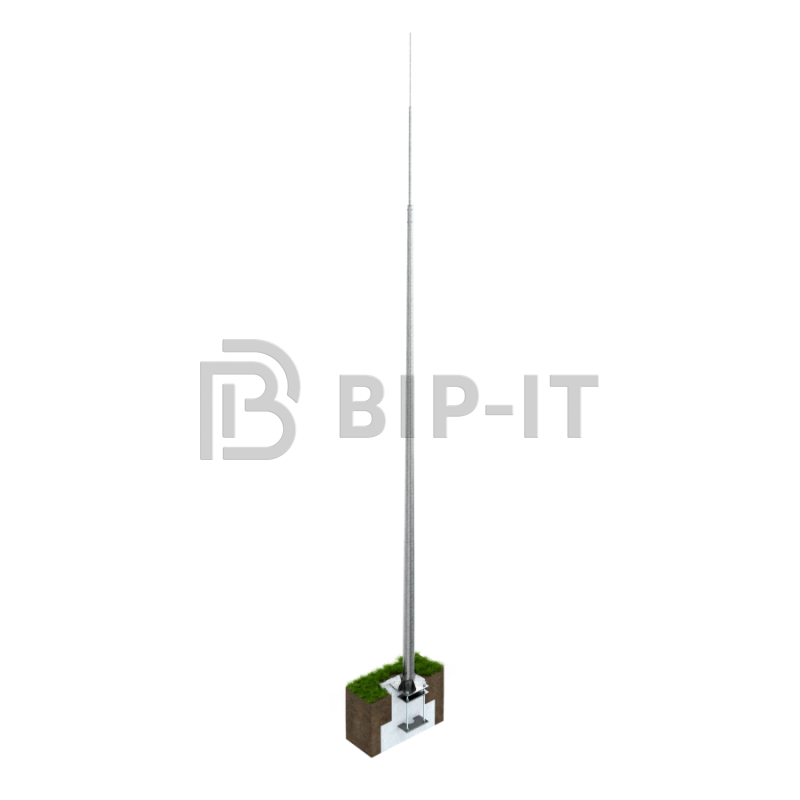

1. Отдельно стоящие мачты с фундаментом

Применяются для объектов I и II категории защиты (АЗС, склады ГСМ).

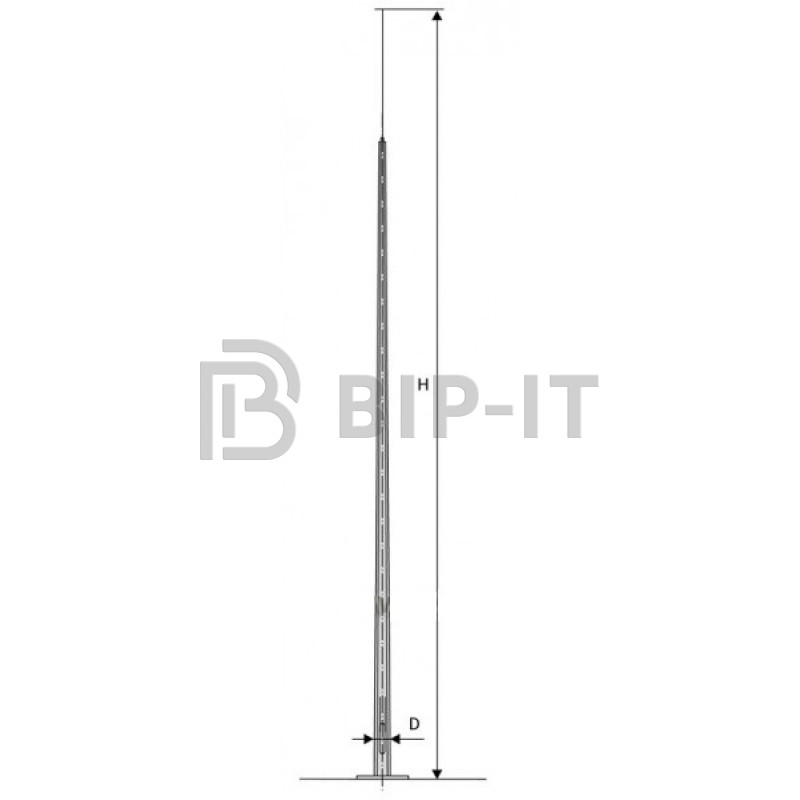

• Конструкция. Граненые конические опоры (типа МОТ) или решетчатые фермы высотой от 10 до85 метров.
• Монтаж. Установка на фундаментный блок с анкерным креплением. Расчет фундамента производится с учетом ветрового района (I–VII) согласно СП 20.13330.
• Заземление. Обязательное присоединение к выделенному контуру заземления с сопротивлением растеканию тока согласно РД 34.21.122-87.

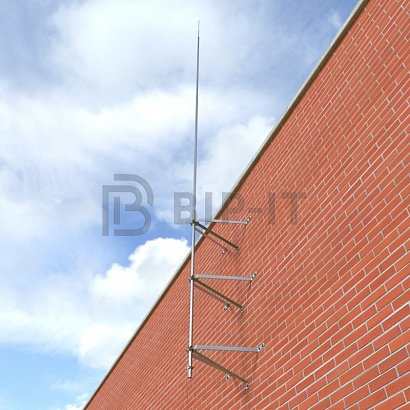

2. Настенные системы (фасадные)

• Используются при необходимости выноса зоны защиты за пределы проекции здания.
• Кронштейны. Стальные держатели с вылетом (выносом) от 50 до 500 мм.
• Крепление. Анкерные болты (для бетона/кирпича) или шпильки (для сэндвич-панелей). При монтаже на вентилируемый фасад используются дистанционные втулки для предотвращения деформации облицовки.

3. Крепление к дымоходу

• Защита дымовых труб обязательна из-за термической ионизации воздуха.
• Способ фиксации. Использование хомутов из нержавеющей ленты с натяжными болтами.
• Параметры.Стержневой молниеприемник должен возвышаться над срезом трубы минимум на 1 м для эффективного перехвата разряда.

Технико-экономические показатели и заказ

При проектировании молниезащиты следует опираться на следующие данные:

1. Диаметр. Какой диаметр молниеотвода допустим? Для стальных проводников минимально— 50 мм² (для токоотводов) и 113 мм² (диаметр 12 мм для приемников).
2. Активный молниеприемник. Актуально купить для объектов большой площади, где установка десятков пассивных мачт экономически невыгодна. Устройство генерирует встречный лидер, многократно увеличивая защищаемую зону.

Стоимость молниеприемника напрямую зависит от материала изготовления. Нержавеющая сталь дороже оцинковки, но исключает необходимость периодического окрашивания мест сварки.
