Набор инструментов для монтажа магистрального оптического кабеля SK-VOLS-PROF-M

В связи с невозможностью заказа части комплектующих, состав набора был изменен. Для уточнения актуальной информации напишите, пожалуйста, на sales@bip-it.ru

SK-VOLS-PROF-M - набор инструментов для монтажа магистрального оптического кабеля.

Этот профессиональный комплект для монтажа ВОЛС собран из специализированных компонентов от ведущих производителей. Он используется для подготовки к сварке бронированного, подвесного и внутри-объектового волоконно оптического кабеля. Набор содержит инструмент для снятия верхней изоляции кабеля из ПВХ, полиэтилена, или резины диаметром до 29 мм. Силовые элементы из стальной проволоки и даже стальные несущие тросы подвесных кабелей, легко режутся специальными тросокусами, или усиленными бокорезами. Ножницы из высоко углеродистой стали, твердостью 58-60 HRC по шкале Роквелла, специально созданы для резки защитных кевларовых и упрочняющих арамидных нитей.

Очитка кабеля от гидрофобного заполнителя проводится специальной жидкостью (Д-гелем), известную под народным именем "апельсинчик", из-за характерного запаха цитрусовых. Удалить модули поможет стриппер ножничного типа для трубок 0.64 - 2.6 мм. Также, у Вас будет возможность срезать фрагменты модуля без полного его удаления, используя стриппер прищепку для продольного и поперечного реза.

Сами волокна можно зачистить от буферного слоя оптическим стриппером и протиреть безворсовыми салфетками, смачивая их изопропиловым спиртом через порционный дозатор с помпой. Тонкий изолированный щуп с крючком Probe Pic будет помогать укладывать волокна на сплайс-касету, а специальное роликовое устройство с цифрами-наклейками, значительно облегчит их маркировку. Ролики с цифрами можно менять, что значительно снижает стоимость владения маркиратором.

В наборе есть редкие и нужные кабель-ножницы с одним узким лезвием, которые позволяют загнать его под изоляцию с экраном, например, гофрированную стальную ленту, и резать ее вдоль. Это облегчает процедуру соединения экранов разрезанного кабеля в муфте, для сохранения эго непрерывности.

В состав набора SK-VOLS-PROF-M также входят и другие незаменимые при монтаже оптического кабеля компоненты. Весь инструмент упакован в очень хорошую сумку органайзер со съемной паллетой и множеством внутренних и внешних карманов разных размеров. Габариты вместительной сумки 450 x 340 x 200 мм.

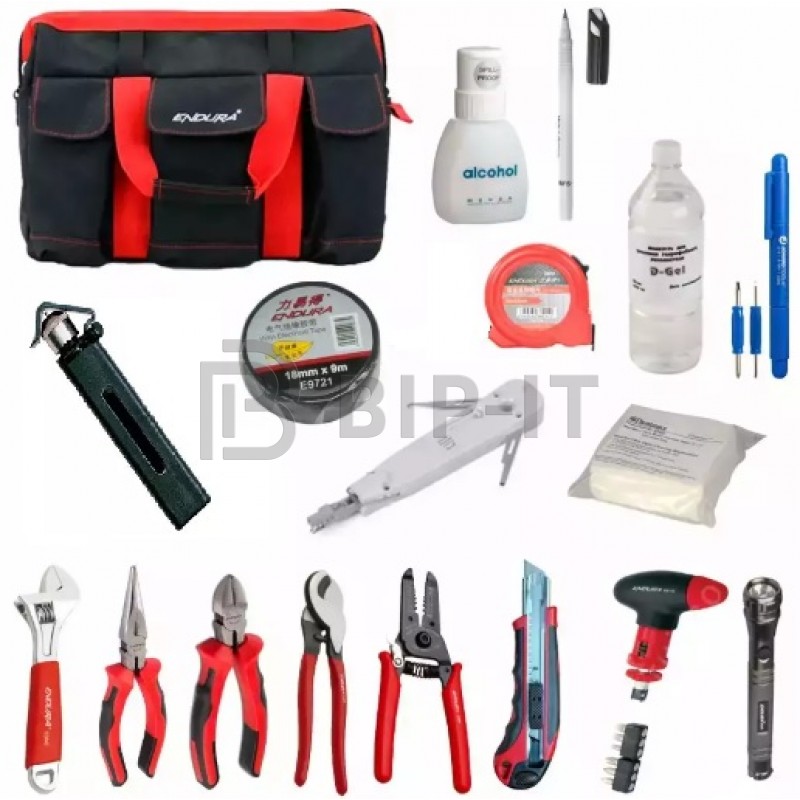

Комплект поставки набора инструментов SK-VOLS-PROF-M:

1. Стриппер с крюком для снятия изоляции с кабеля 4.5 - 29 мм (JIC-CST-1900)
2. Стриппер для снятия изоляции с проводов 0.64 - 2.6 мм (JIC-1022)
3. Стриппер для оптоволокна 125, 250, 900 мкм, 1.6 - 3 мм (JIC-375)
4. Стриппер прищепка Jonard для резки модуля и трубок 1.2 - 7.5 мм (JIC-CSR-1575)
5. Тросорез кованый для стальных тросов и проволоки до 6 мм (JIC-WRC-14)
6. Усиленные бокорезы с высоким соотношением плеч рычага, 210 мм (JIC-2288)
7. Ножницы для продольной резки кабеля с металлическим экраном (JIC-TS-850)
8. Ножницы Jonard из высокоуглеродистой стали, эргономичные (JIC-186)
9. Чехол на пояс для стриппера буферного слоя и ножниц для резки кевлара (JIC-H-60)
10. Нож с выдвижным лезвием Stanley (ST-0-10-018)
11. Длинногубцы с кусачками, длина 171 мм (JIC-842)
12. Ключ гаечный разводной Stanley 150 мм (ST-0-90-947)
13. Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ) (JIC-SD-61)
14. Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой (JIC-S-41)
15. Щуп Probe Pic для кросса, изолированный (JIC-22035)
16. Салфетки Kim-Wipes безворсовые для протирки волокна (280 штук) (FIS-34-55)
17. Лупы увеличительные FIS: 2x, 3x, 5x, 7x, 10x (5 шт) (FIS-47995)
18. Изолента черная 20 м, 19 х 0,13 мм, 3M Temflex™ 1300 (120805-00022)
19. Устройство для маркировки кабеля, 10 роликов с цифрами (FIS-KMM09)
20. Дозатор для спирта пластмассовый с помпой 250 мл (FIS-F1007PL)
21. D-Gel - жидкость для удаления гидрофобного заполнителя, 1 литр (ROS-00026)
22. Рулетка с захватом True-Zero для точных измерений, 5 м (ST-0-30-697)
23. Фонарь с LED Osram, 120 люменов, текстурированный алюминий (JIC-FL-2000)
24. Сумка-органайзер, 2 отсека, 19 карманов, 12 посадочных мест, 450 x 340 x 200 мм (KL905L)

Назначение комплекта для монтажа ВОЛС SK-VOLS-PROF-M:

• Снятие верхней изоляции кабеля из ПВХ, полиэтилена, или резины диаметром до 29 мм.
• Удаление силовых элементов или брони из стальной проволоки.
• Резка стальных несущих тросов подвесных кабелей.
• Резка защитных кевларовых и упрочняющих арамидных нитей.
• Организация непрерывности экрана кабеля в муфтах.
• Очистка кабеля от гидрофобного заполнителя.
• Удаление оптических модулей и защитных трубок.
• Удаление фрагментов модуля или трубок для организации "отводов" волокна.
• Зачистка волокна от буферного лакового покрытия.
• Очистка волокна от остатков лака.
• Порционная подача изопропилового спирта.
• Укладка оптического волокна на сплайс кассету.
• Маркировка модулей, волокон, термоусадочных трубок, патч-панелей.
• Сборка/разборка оптических муфт и патч-панелей.
• Подсветка темных объектов.

Наборы SK собираются из комплектующих следующих производителей: Greenlee, Stanley, Streamlight, Ilsintech, 3М, Jonard, Jensen, Pressmaster, FIS, Endura, Klauke, Arrow, Grandway. В случае отсутствия основной комплектующей набора на момент его сборки, допускается использование равноценного аналога, схожего по техническим характеристикам. Список производителей аналогов основных комплектующих при этом остается неизменным.
