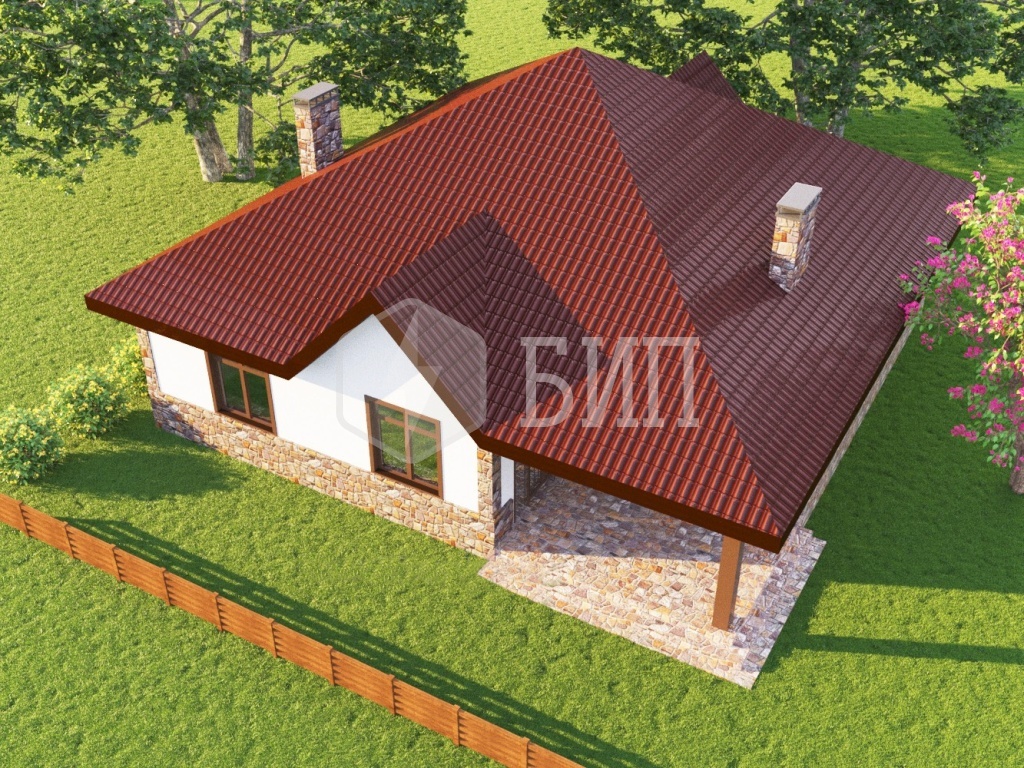

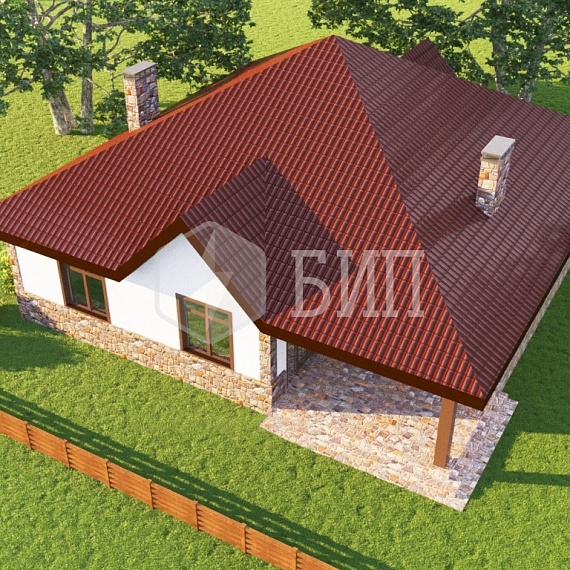

Комплект молниезащиты для частного дома со сложной крышей с наличием не менее двух труб ZZ-200-004 ZANDZ

Модель ZZ-200-004

Производитель ZandZ

Наличие нет на складе

Краткое описание

Готовый комплект молниезащиты ZANDZ для частного дома со сложной крышей с наличием не менее двух труб ZZ-200-004 - содержит все необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.

Применим для:

Объектов относящихся к 3-й категории молниезащиты согласно РД 34.21.122-87 и к обычным, согласно СО 153-34.21.122-2003.
Комплект обеспечивает надежность системы – не менее 0,9.

Подробнее

Применим для:

Характеристики защищаемого объекта:

Тип крыши: сложная, вальмовая, конверт, с наличием слуховых окон, с наличием не менее двух дымоходных труб
Высота стен: до 9 м (3 эт.)
Высота в коньке: 13-14 м
Размеры дома: не более 18х18 м
Материал кровли: черепица натуральная (керамическая, полимерпесчаная, цементно-песчаная), металлочерепица, шифер, металлические кровли (при толщине не менее 0,5 мм - профилированный настил, фальцевая кровля), сланцевая кровля

Техническое описание системы

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:

Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ" и РД 34.21.122-87 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ".
Молниезащита выполнена при помощи двух молниеприемников-мачт ZZ-201-004, которые крепятся на держателях ZZ-203-002 на дымоходных трубах (расстояние между лапами до 1 м). Подключение к токоотводу производится при помощи зажима ZZ-202-001. На коньках эркеров устанавливаются коньковые молниеприемники высотой 2 м (GL-11521SS), которые крепятся при помощи держателей GL-11525.
Токоотводы выполняются при помощи проводника - сталь омедненная диаметром 8 мм, толщина покрытия 70 мкм (GL-11149).
Установка токоотводов осуществляется при помощи зажима GL-11747A - на кровле, GL-11703A - на вертикальных поверхностях. Шаг установки зажимов – 0,8-1,0 м.
Для соединения проката по длине и в узлах соединения используется универсальный зажим GL-11551A.
Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводам, при помощи зажима GL-11514 или GL-11545А.
В качестве заземляющего устройства используются 3 вертикальных электрода длинной 3 м объединенных заземляющим проводником - полосой стальной омеднённой 30х4 мм (GL-11075). Расстояние от заземлителей до объекта не менее 1 м.
Токоотводы подключаются к заземляющему проводнику при помощи зажимов GL-11562A.
Подробная инструкция по монтажу включена в комплект поставки.

Модель	ZZ-200-004
Производитель	ZandZ

Состав комплекта:

ZZ-201-004: ZANDZ Молниеприёмник-мачта вертикальный 4 м (нерж. сталь) — 2 шт.
ZZ-203-002: ZANDZ Крепление для молниеприёмника к дымоходу (нержавеющая сталь) — 2 шт.
ZZ-202-001: ZANDZ Зажим к молниеприёмнику для токоотводов (нержавеющая сталь) — 2 шт.
GL-11521SS: Молниеприёмник GALMAR высотой 2 метра для установки в резьбовых держателях (М16; нержавеющая сталь) — 2 шт.
GL-11525: Коньковый держатель GALMAR для молниеприёмника (резьба М16; подключение токоотвода d10 мм; бронза) — 2 шт.
GL-11149-50: GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров) — 3 шт.
GL-11551A: GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) —15 шт.
GL-11747A: GALMAR Зажим на крышу, покрытую металлическим профилем/профнастилом, для токоотвода (крашенная оцинкованная сталь) — 120 шт.
GL-11703A: GALMAR Зажим к фасаду для токоотвода с возвышением 15 мм (крашенная оцинкованная сталь) — 30 шт.
GL-11545A: GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) — 5 шт.
GL-11514: GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженая медь) — 5 шт.
GL-11562A: GALMAR Зажим контрольный для соединения токоотводов "проволока + полоса" (крашенная оцинкованная сталь) — 2 шт.
ZZ-001-065: ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) — 6 шт.
ZZ-002-061: ZANDZ Муфта соединительная резьбовая — 4 шт.
ZZ-003-061: ZANDZ Наконечник стартовый — 3 шт.
ZZ-004-060: ZANDZ Головка направляющая для насадки на отбойный молоток — 2 шт.
ZZ-006-000: ZANDZ Смазка токопроводящая — 1 шт.
ZZ-008-000: ZANDZ Насадка на отбойный молоток (SDS max) — 1 шт.
ZZ-005-064: ZANDZ Зажим для подключения проводника (до 40 мм) — 4 шт.
ZZ-007-030: ZANDZ Лента гидроизоляционная — 1 шт.
GL-11075-20: GALMAR Полоса омедненная стальная (30*4 мм; бухта 20 метров) — 1 шт.
ZZ-500-110: ZANDZ Проводник заземляющий (10м; S25; одножильный; с наконечником под болт D8) — 1 шт.
