Стержни заземления

Стержень заземления — это вид искусственного заземлителя, представляющий собой металлический электрод, вертикально вбиваемый в грунт для обеспечения надежного контакта электроустановок с землей. Его главная функция — электро- и молниезащита. Он создает путь с минимальным электрическим сопротивлением, по которому аварийные и молниевые токи безопасно уходят в землю, снижая риск поражения людей, пожаров и повреждений оборудования. Нужно обязательно заземлять как объекты жилого, так и промышленного назначения. Требования к заземлению регламентируются рядом норм ПУЭ и международных стандартов.

Как устроен стержень заземления

Основная конструктивная устройства — это прямые металлические прутки, обычно диаметром 14–20 мм и длиной 1,0–1,5 метра, выполненный из стали или меди. Они могут устанавливаться поочередно, соединяясь между собой резьбовыми муфтами или другими технологическими элементами, формируя модульно-штыревой комплект. Такая схема позволяет проводить монтаж в грунтах с разной плотностью и сопротивлением, эффективно опуская электроды на необходимую глубину.

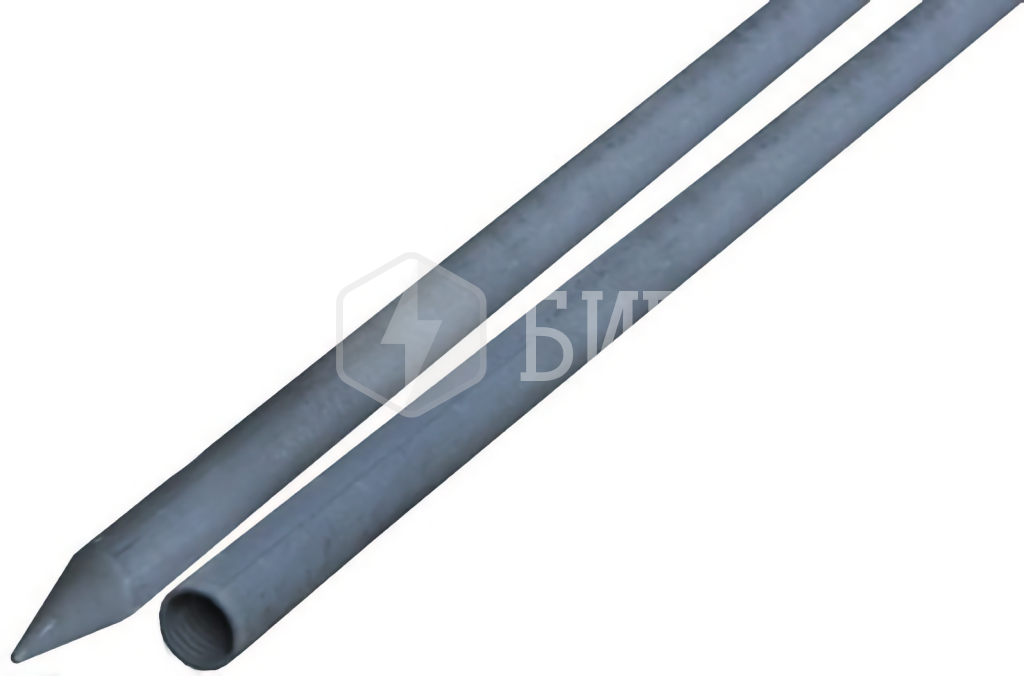

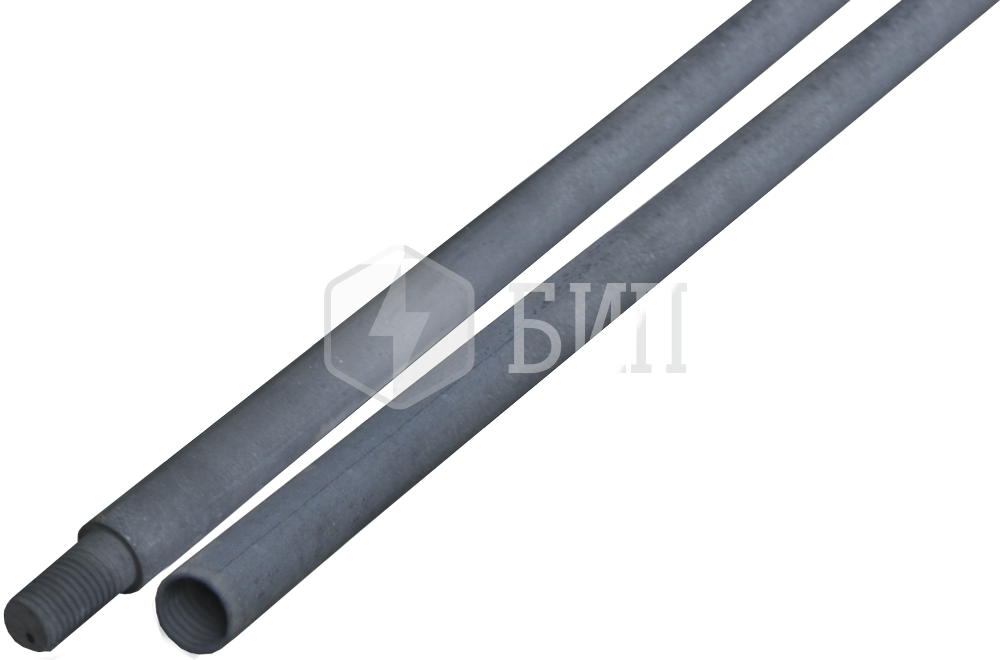

Однако в современных системах все чаще применяются стержни безмуфтового заземления, в которых соединение элементов осуществляется без использования отдельных резьбовых муфт. Это снижает количество контактных соединений, уменьшает переходное сопротивление и повышает общую надежность системы. Кроме того, подобные контуры предназначаются для упрощения и ускорения монтажа, что особенно важно при работе в ограниченном пространстве или при установке заземления в плотных и каменистых грунтах.

Принцип действия стержня основан на перераспределении электрического потенциала: при возникновении аварийной ситуации ток уходит в глубинные слои почвы, где он рассеивается за счет большой массы земли и ее естественной проводимости. Это позволяет удерживать напряжение на безопасном уровне и предотвращать перегрев элементов системы.

Какие стержни заземления бывают

Существуют следующие варианты:

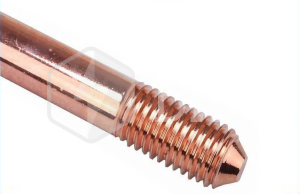

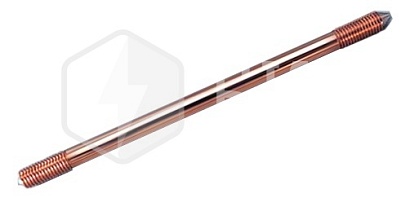

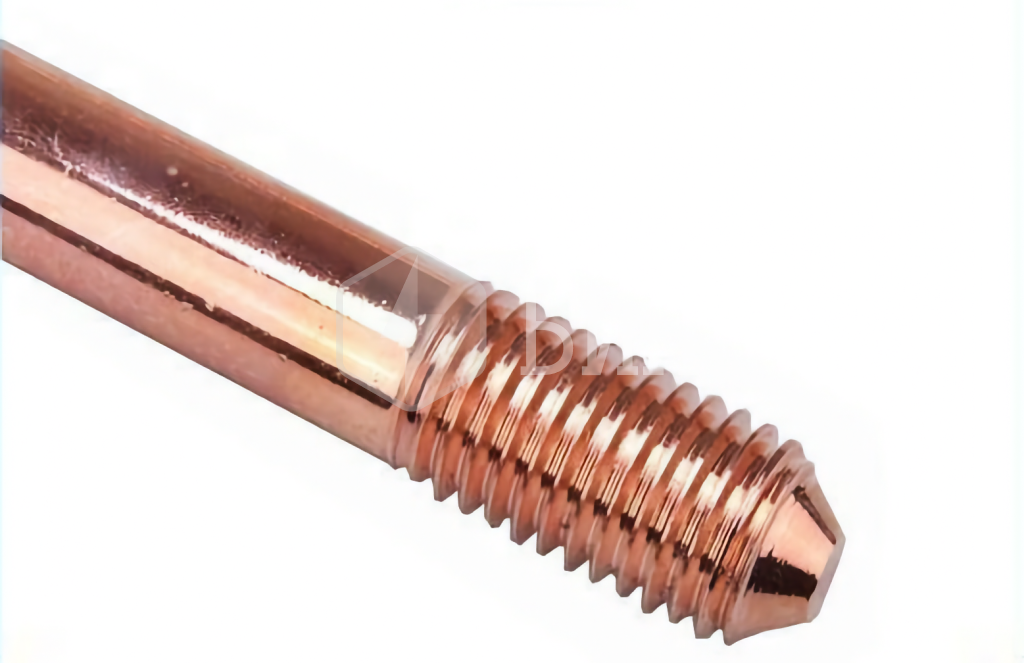

• Стержень заземления омедненный. Это изделие с покрытием из чистой меди, осажденной методом электролиза. Такое покрытие образует молекулярную связь со сталью, обеспечивая долговременную коррозионную стойкость и высокую проводимость. Омедненные стержни имеют высокую механическую прочность и способны вбиваться на значительную глубину без разрушения

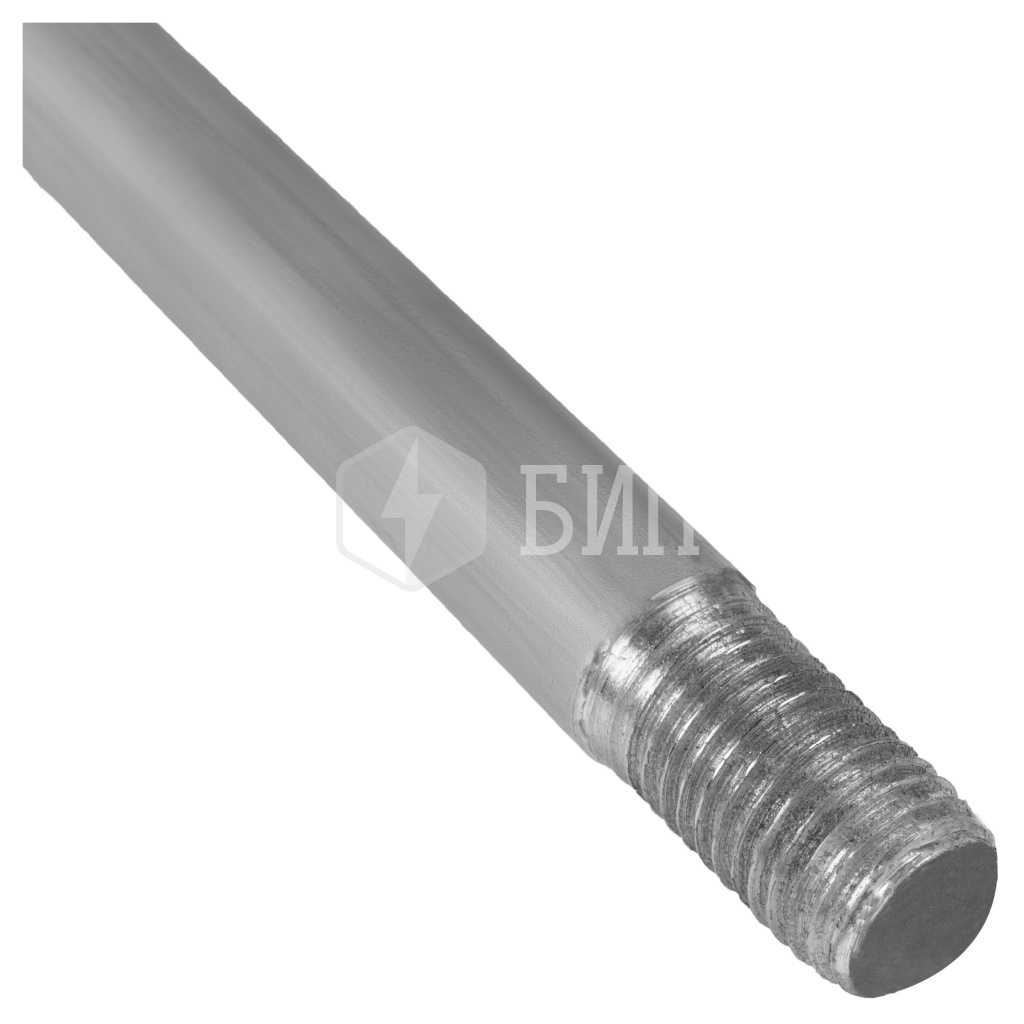

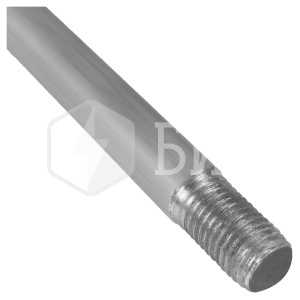

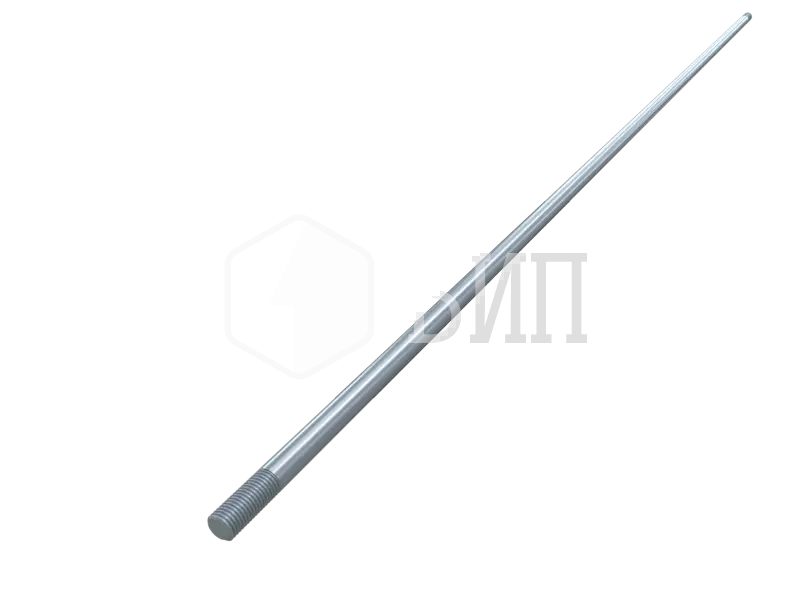

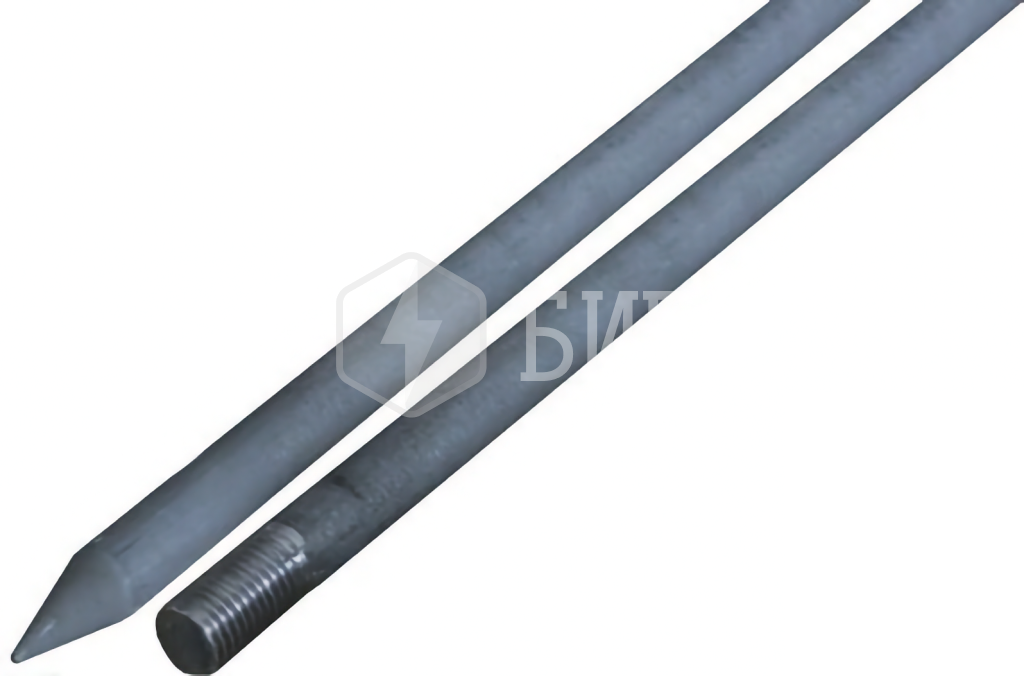

• Оцинкованный стальной. Такие стержневые заземлители изготавливаются из высокопрочной стали с защитным цинковым слоем, который может быть нанесен несколькими методами: термодиффузионное и гальваническое покрытие, а так же горячее цинкование. Цинк служит антикоррозийным барьером, что увеличивает срок службы заземления оцинкованным стержнем, делает такие изделия относительно доступными по цене. Толщина защитного слоя может составлять от 70 до 120 мкм и более, в зависимости от технологии производства.

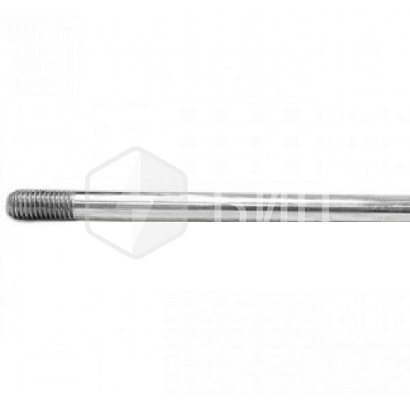

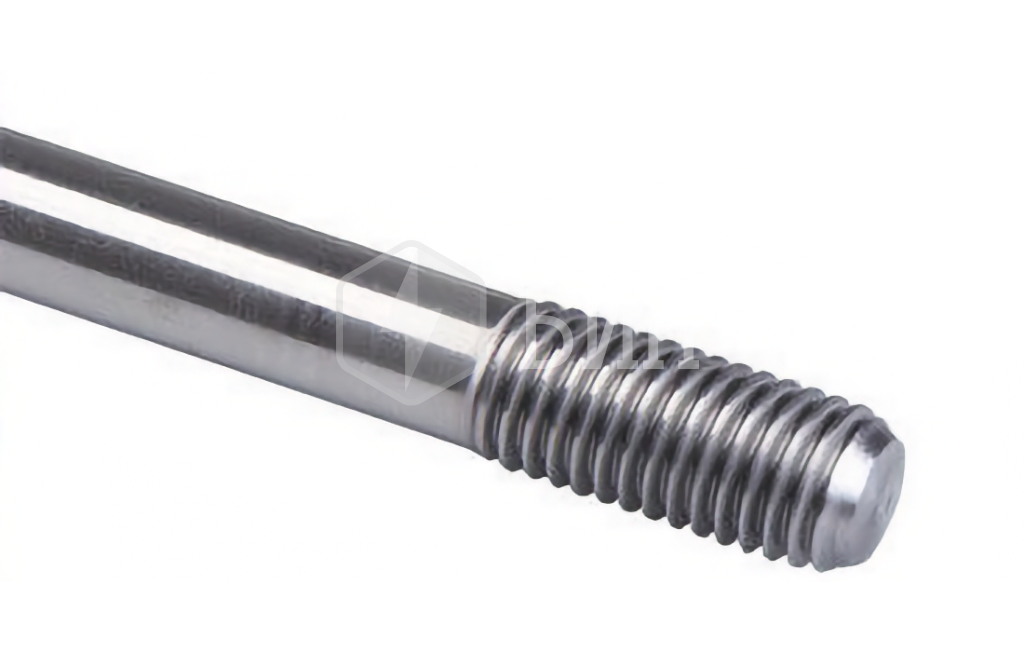

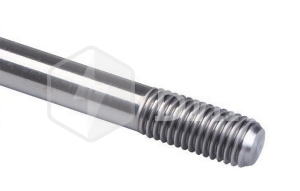

• Стержень заземления нержавеющий. Штыревые проводники из нержавейки отличаются максимальной устойчивостью к коррозии, особенно в агрессивных почвах с высокой влажностью или солями. Это делает их оптимальными для сложных условий эксплуатации. Однако они дороже по стоимости.

Дополнительно встречаются цельномедные штыри заземления, но в электроэнергетической практике более востребованными становятся стальные изделия с медным или цинковым покрытием из‑за сочетания прочности, долговечности и стоимости.

Выбор наиболее подходящего типа зависит от условий эксплуатации, бюджета и требований к сроку службы. Практика показывает, что медные или омедненные стержни демонстрируют высокую коррозионную устойчивость. Срок их службы может достигать 100 лет, в то время как оцинкованные изделия при стандартных условиях могут служить 15–25. При этом нержавеющая сталь обеспечивает максимальную стойкость в агрессивных почвах, но при этом остается самым дорогим вариантом.

Как монтируются стержни заземления

Стержни оснащаются резьбами на концах для стыковки между собой с помощью муфт, что позволяет увеличивать общую длину электрода без ухудшения контакта между частями. Правильное соединение должно обеспечивать и механическую прочность, и надежную электрическую проводимость.

Стержни вбиваются в грунт вручную или с помощью специализированных инструментов (отбойного молотка, вибромолота и других). Глубина забивания выбирается так, чтобы достичь влажных слоев почвы с низким сопротивлением, что критично для эффективности системы заземления.

В нашей компании вы можете купить стержни заземления различных типов и конфигураций с гарантией качества и соответствием техническим требованиям. Мы обеспечиваем удобный подбор оборудования под конкретные условия эксплуатации и организуем оперативную доставку.
